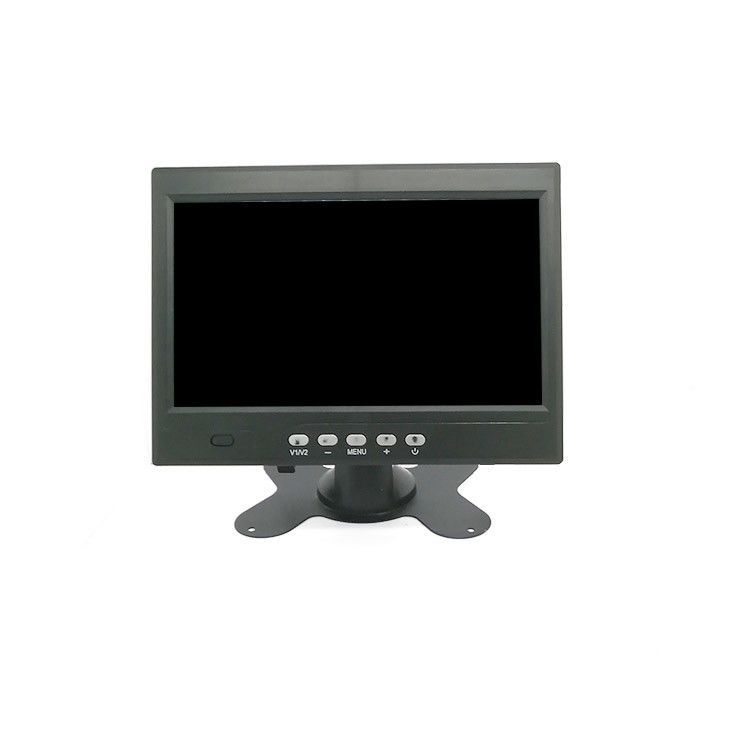

Display de cámara de vista trasera del autobús AHD Reposacabezas del camión Monitor Android

Imagen inversa de alta definición de simulación de camión de autobús con cámara de visión trasera a lo largo del camino

Explicación detallada de la función de impresión en pantalla con botón
Función de impresión en pantalla de botones
El botón MODE entra en la operación de menú y al seleccionar la configuración del menú es el botón de poner de nuevo
Selección de las funciones de conmutación en la reproducción de vídeo V1/V2
- Operación del menú.
Técnica M OK
+ Menú de operación tecla UP
Presión corta para dejar la pantalla en reposo Presión larga para apagar
Ventana de recepción de control remoto IR

Explicación detallada de las funciones de interfaz de alambre
Descripción del nombre Detalles de la interfaz
Canal CH1 CH1 conectado a la cámara AHD delante
canal CH2 CH2 conectado a la cámara AHD trasera
Canal CH3 CH3 conectado a la cámara AHD izquierda
Canal CH4 CH1 conectado a la cámara AHD derecha
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Línea de control de la cámara línea verde (CH2) a la luz de la señal de giro a la izquierda línea azul claro (CH3) a la luz de la señal de giro a la derecha línea gris (CH4)
El puerto de tarjetas pequeñas TF de la interfaz de almacenamiento se utiliza para el almacenamiento de vídeo

Nota: Después del cableado correcto, la tecla doble parpadeante mostrará la pantalla derecha.
Anexo: Imagen de la línea de control
Explicación detallada de las funciones de control remoto
Nombre clave Función clave
Botón de encendido/apagado
Regresar para introducir la configuración del menú y regresar
AV1 cambia a la pantalla de visualización izquierda
AV2 cambia a la pantalla de visión derecha
AV3 cambia a la pantalla de vista frontal
AV4 cambia a la pantalla de visión trasera
Operación de menú de flecha hacia arriba tecla UP
Operación de menú con flecha hacia abajo: tecla DON
Operación de menú de flecha izquierda tecla izquierda
Operación de menú con flecha derecha LIGHT
La clave de confirmación está bien.

Las cámaras montadas en automóviles son la base para implementar numerosas funciones de advertencia y reconocimiento ADAS.Entre las muchas funciones de ADAS, el sistema de procesamiento de imágenes visuales es relativamente básico y la cámara es la entrada del sistema de procesamiento de imágenes visuales Por lo tanto, las cámaras en los coches son esenciales para la conducción inteligente.

Si una cámara funciona bien o no depende del 70% de sus parámetros ópticos determinados por la lente.Aunque no es tan caro como los chips COMS en términos de precio unitario, el rendimiento es muy importante..
